手押しポンプの原理・仕組みと各弁の働き

<注意>このサイトの著作権は東邦工業株式会社にあります。他メーカー品への流用また他メーカー取り扱い者の流用を固く禁じます。

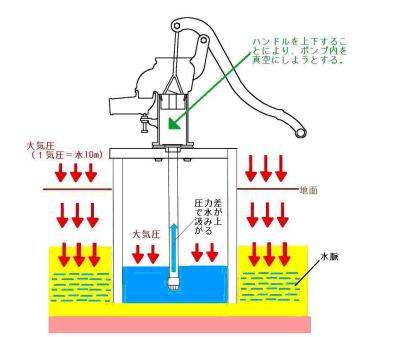

手押しポンプの原理
(揚水の原理)
〜大気圧利用〜

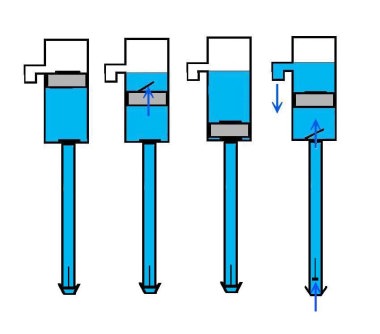

手押しポンプのピストンと弁の動き
(排水のしくみ)

浅井戸用陸上ポンプでは、手動・動力にかかわらず、大気圧による吸上げです。
したがって、大気圧(理論上10m)ですが、
効率・実用上、吸込揚程(ポンプから水面上面まで)で最大8mまでです。

※それ以上深いときは、浅井戸用手押しポンプを深井戸用に応用設置してください。
大気圧と押し上げ能力を利用した『中間シリンダー』方式と、
シリンダーを水中に沈めてピストンの押し上げ能力を利用した『水中シリンダー方式(体積移動方法)』があります。

【関連ページ】   月星昇進ポンプを中間シリンダー方式で深井戸手押しポンプにする方法と手引き(PDF)

 手押しポンプの各弁の働き(機能)
井戸の種類には、堀り井戸と打込み井戸の二種類があります。

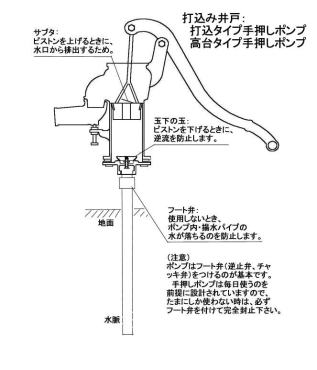

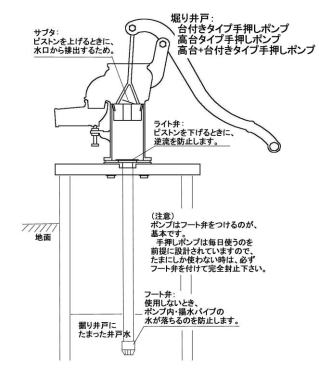

 掘り井戸と 台付きタイプのポンプ 打込み井戸と 打込みタイプのポンプ

井戸の種類と手押しポンプタイプの説明はこちらから  手押しポンプの構造・仕組みと部品構成はこちら
 手押しポンプの適正な機種を選定するには、こちらから  手押しポンプの種類とカタログ図面ダウンロード
 TB式共柄ポンプの特徴
  月型昇進ポンプの特徴
