手押しポンプのオリジナル・トップメーカー 東邦工業株式会社
TOBO手押しポンプ
(井戸用手押しポンプ<共柄ポンプ・昇進ポンプ>、ガーデニング手押しポンプ)

手押しポンプ種類一覧と図面・カタログのダウンロード

↓↓型番構成・製品種類・図面・カタログは、この下にあります↓↓

手押しポンプは、構造により、共柄ポンプ型<ガチャポン>と昇進ポンプ<密閉型ポンプ>に大別されます。(共柄ポンプはこちら、昇進ポンプはこちら
井戸の形式により、 打込みタイプ< 打込み井戸用>と台付きタイプ<掘り井戸用>分けられます。(井戸形式とポンプタイプ)

(重要)
 共柄ポンプ(ガチャポン)において、
ット販売や店頭販売のように、使用頻度・使用場面が不明などが不明のときは、
 木玉方式<毎日使用が前提に開発したもの>でなく、
『プラ玉方式』を選びます。
※類似品・模倣品メーカーには、その事すら注意書きしていないのがありますので、注意してください。
※『プラ玉ピストン』は東邦工業の商標で、登録意匠です。

また、掘り井戸に設置する場合はフート弁つきに選びます。  参照:こちら(手押しポンプの弁の働き)

手押しポンプの適正な機種を選定するには、こちらから
 井戸の種類と手押しポンプタイプの説明はこちらから 手押しポンプの構造・仕組みと部品構成はこちら

本物のメーカーのポンプは、実績も品質も中身も種類も違います!

 TB式共柄ポンプの特徴   月型昇進ポンプの特徴


矢印ルート販売(手押しポンプ製品部品)…流通業者(問屋)様へ
     代理店(ユアサ商事梶A鰹コ栄、叶本第一製作所など)へお尋ねください。

矢印ネット販売(手押しポンプ製品)…工事業者様・ユーザー様へ
※販売店サイトでは、各販売店の商品番号で記載されている場合があり、メーカー型番と表現が違う店があります。
環境グリーンショップyahoo店  (在庫店)
シップスレインワールド
(在庫店・関東地区工事可)
ぽんぷ姫          (カラーバージョンあります)
激安タンタンショップ タンタンショッププラス 家電の安値屋本舗
ライフィス 家電屋本舗   でん太郎
ホームメイキンング  リーベ
リーベ(アモーレ)楽天店 よろず清兵衛yahoo店 ダンドリーcom
モノタロウ  ポンプ卸センター 滝商店 楽天店
やまと屋
(共柄ポンプ)
 やまと屋
(昇進ポンプ)
ポンプ専科 ザ.タッキ- yahoo店
ぽんぷ源之助 yahoo店  ポンプマート  ほんまもん 楽天店
スダ商会 yahoo店 スダ商会 楽天店 レインワールト ゙楽天店
アマゾン yahoo 検索 楽天 検索
矢印ネット販売(手押しポンプ部品)…工事業者様・ユーザー様へ
 シップスレインワールド(在庫店・関東地区工事可) スダ商会 yahoo店

(注意) 類似品・模倣品には、注意しましょう!
 当社のカタログ・図面などの資料を用いて類似品を販売等をする悪質な流通業者がいます。
また、類似品のメーカー・流通業者の中には当社の画像をその会社の画像と偽ってHPや販売ページに載せる悪質な事例も見つかっています。
当社と同じ型番を使って類似品を売る販売店も見かけます。
くれぐれも、ご注意ください!
お求めの際は、東邦工業のポンプと明示してある販売店・サイトで!
                       類似品・模倣品に注意しましょう!!
(注) 知的財産権(著作権・商標権・意匠権等について


(注) 『TB式共柄ポンプ』は当社の商品名で、ロゴは特許庁登録商標です。
(注) 『プラ玉方式ピストン』は当社の商標で、プラ玉ピストン「は特許庁登録意匠です。,
(注) 『昔懐かしい井戸用手押しポンプ』は、当社の特許庁登録商標です。


型番構成
井戸手押しポンプの型番構成>
ここに表記されているのは当社(メーカー)型番です。
販売店によっては、販売店商品番号と異なることがありますので、問い合わせ等は、この正式な型番でお願いします。
種類 T 東邦工業共柄ポンプ(ガチャポン) 上部開放型・構造簡単・押し上げ能力なし
SY 東邦工業昇進ポンプ(密閉型ポンプ) 上部密閉型・押し上げ能力あり
※応用設置で深井戸対応可能
サイズ 32 本体内径が3寸2分(管接続32A(1-1/4B))
35 本体内径が3寸5分(管接続40A(1-1/2B))
※スリーブ入り製品はスリーブ内径
タイプ U 打ち込み式 打込み井戸用
D 木台板付き 掘り井戸用 ※貯水槽汲み上げ用にも
C お勧め品鉄製ベース(鉄鋳物台板)付き 掘り井戸用 ※貯水槽汲み上げ用にも
TK 高台式 掘り井戸用 ※貯水槽汲み上げ用にも   打ち込み井戸用
プランジャ-形式 P記号あり お勧め品プラ玉(ワンゴム付き)方式<新規格> 水分・湿度により膨張・収縮がありません。
P記号なし 木玉(皮付き)方式 従来型(木玉皮付き調整・メンテナンスが常時必要)
※SYの時はP記号なしですが、ワンゴム式です。 水分・湿度により膨張・収縮がありません。
内径ステンレススリーブ S記号あり 公共施設ステンレススリーブ挿入 ピストンの固着を防止。ピストンの動きが軽く滑らか。
S記号なし ステンレススリーブなし
底フート弁 F記号あり お勧め品底フート付き 使わないときの、揚水パイプ内の水降下を完全に防止のためのフート弁が付いている。
F記号なし 底フート付いていません



製品種類
共柄ポンプ 昇進ポンプ 移動式ポンプ ガーデニング小型ポンプ
台付きタイプ(掘り井戸用) 高台タイプ(掘り井戸用) 移動式手押しポンプ(共柄ポンプ型) アメリカンカントリーポンプ
打ち込みタイプ(打ち込み井戸用) 台付きタイプ(掘り井戸用) 移動式手押しポンプ(昇進ポンプ型) イングリッシュガーデンポンプ
高台タイプ(掘り井戸用) 打ち込みタイプ(打ち込み井戸用) マンホールトイレ仕様移動式ポンプ
小型昇進ポンプ(Ver3)
TB式共柄(ともえ)ポンプ                                ↓↓ カタログ↓↓

■台付きタイプ(掘り井戸用)                           ↓↓ 図面↓↓

TB式共柄ポンプ(鉄ベースタイプ) <鉄ベースタイプ>
 掘り井戸用として
 貯水槽汲み上げ用として
 TB式共柄ポンプのページへ
新標準<プラ玉式>
お勧め品 T32PC(F) 鉄ベースタイプ
お勧め品 T35PC(F) 鉄ベースタイプ
型番 T35PSC(F) 鉄ベースタイプ ステンレススリーブ入
TB式共柄ポンプ
(台付きタイプ)
図面

(PDF)

CAD図希望の方は弊社までメールしてください。

鉄ベースの寸法
(pdf)

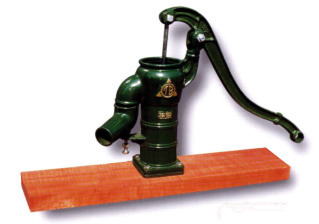

<木台板つきタイプ>
 掘り井戸用として
 貯水槽汲み上げ用として
 TB式共柄ポンプのページへ
新標準<プラ玉式>
お勧め品 T32PD(F) 木台板付きタイプ
お勧め品 T35PD(F) 木台板付きタイプ
従来型<木玉方式>
型番 T32D(F) 木台板付きタイプ
型番 T35D(F) 木台板付きタイプ
(注)従来型<木玉方式>…
 木と皮で出来ている木玉方式ピストンは、毎日何度も使うことを想定して開発した製品です。
 したがって年間通して毎日使用し、常に木玉を濡らしていることが条件です。
(参考:木玉方式とプラ玉方式
井戸用
手押しポンプ
総合カタログ

(PDF)

(注)容量が大きいので時間がかかります。

TB式共柄ポンプ
カタログ
(PDF)

(注)容量が大きいので
時間がかかります


TB式共柄ポンプの仕様


TB式共柄ポンプの特徴


他社との違い
■打込みタイプ(打込み井戸用)  ↓↓ 図面↓↓
  TB式共柄ポンプ(打込みタイプ) <打ち込みタイプ> TB式共柄ポンプ
(打込タイプ)
図面

(PDF)


CAD図希望の方は弊社までメールしてください。
 打ち込み井戸用として
 TB式共柄ポンプのページへ
新標準<プラ玉式>
型番お勧め品 T32PU 打込みタイプ
型番お勧め品 T35PU 打込みタイプ
型番 T35PSU 打込みタイプ ステンレススリーブ入り
従来型<木玉方式>
型番 T32U 打込みタイプ
型番 T35U 打込みタイプ
(注)従来型<木玉方式>…
 木と皮で出来ている木玉方式ピストンは、毎日何度も使うことを想定して開発した製品です。
 したがって年間通して毎日使用し、常に木玉を濡らしていることが条件です。
(参考:木玉方式とプラ玉方式
■高台タイプ(掘り井戸用)  ↓↓ 図面↓↓
  TB式共柄ポンプ(高台+鉄ベースタイプ) <高台タイプ> TB式共柄ポンプ
(高台タイプ)
図面

(PDF)

CAD図希望の方は弊社までメールしてください。

鉄ベースの寸法
(pdf)
 掘り井戸用として
 貯水槽汲み上げ用として
 TB式共柄ポンプのページへ
プラ玉ワンゴム方式のピストン
ステンレススリーブ入り ステンレスボルト採用
 型番 T35PSTK(F) 高台タイプ
型番ma-kukoukyou T35PSTKC(F) 高台式+鉄ベース付きタイプ
 型番 T35PSTKD(F) 高台式+木台板付きタイプ
TB式昇進(しょうしん)ポンプ                          ↓↓ カタログ↓↓

■高台タイプ(掘り井戸用)  ↓↓ 図面↓↓

TB式月星昇進ポンプ(高台+鉄ベースタイプ) <高台タイプ>
 掘り井戸用として
 貯水槽汲み上げ用として
 TB式月星昇進ポンプのページへ
使い勝手よい(排出口バルブ切替方式 散水ホース対応)
ワンゴム方式のピストン ステンレスロット採用
ステンレススリーブ入り ステンレスボルト採用

密閉型で外部要因による汚れない 圧送可能
型番 SY35STK(F) 高台タイプ
型番お勧め品ma-kukoukyou SY35STKC(F) 高台タイプ+鉄ベースタイプ
型番 SY35STKD(F) 高台タイプ+木台板タイプ
月星昇進ポンプ
(高台タイプ)
図面(PDF)


CAD図(dxf)


鉄ベースの寸法
(pdf)
井戸用
手押しポンプ
総合カタログ

(PDF)
(注)容量が大きいので時間がかかります。


TB式月星昇進ポンプのPOP
(PDF)



TB式月星昇進ポンプの仕様



TB式月星昇進ポンプの他社との違い
■台付きタイプ(掘り井戸用)  ↓↓ 図面↓↓
  昇進ポンプ <鉄ベースタイプ>
<木台板つきタイプ>
月星昇進ポンプ
(台付きタイプ)
図面(PDF)


CAD図(dxf)


鉄ベースの寸法
(pdf)
 掘り井戸用として
 貯水槽汲み上げ用として
 TB式月星昇進ポンプのページへ
排出口バルブ切替方式 散水ホース対応
ワンゴム方式のピストン
ステンレスロット採用 ステンレススリーブ入り ステンレスボルト採用

密閉型で外部要因による汚れない 圧送可能
型番 SY35SC(F) 鉄ベースタイプ
型番 SY35SD(F) 木台板タイプ
■打込みタイプ(打込み井戸用)  ↓↓ 図面↓↓
  昇進ポンプ 打込みタイプ <打ち込みタイプ> 月星昇進ポンプ
(打込タイプ)
図面(PDF)


CAD図
(dxf)
 打ち込み井戸用として
 TB式月星昇進ポンプのページへ
使い勝手よい(排出口バルブ切替方式 散水ホース対応)
ワンゴム方式のピストン
ステンレスロット採用 ステンレススリーブ入り ステンレスボルト採用
密閉型で外部要因による汚れない 圧送可能
型番 SY35SU 打込みタイプ

     オプション品

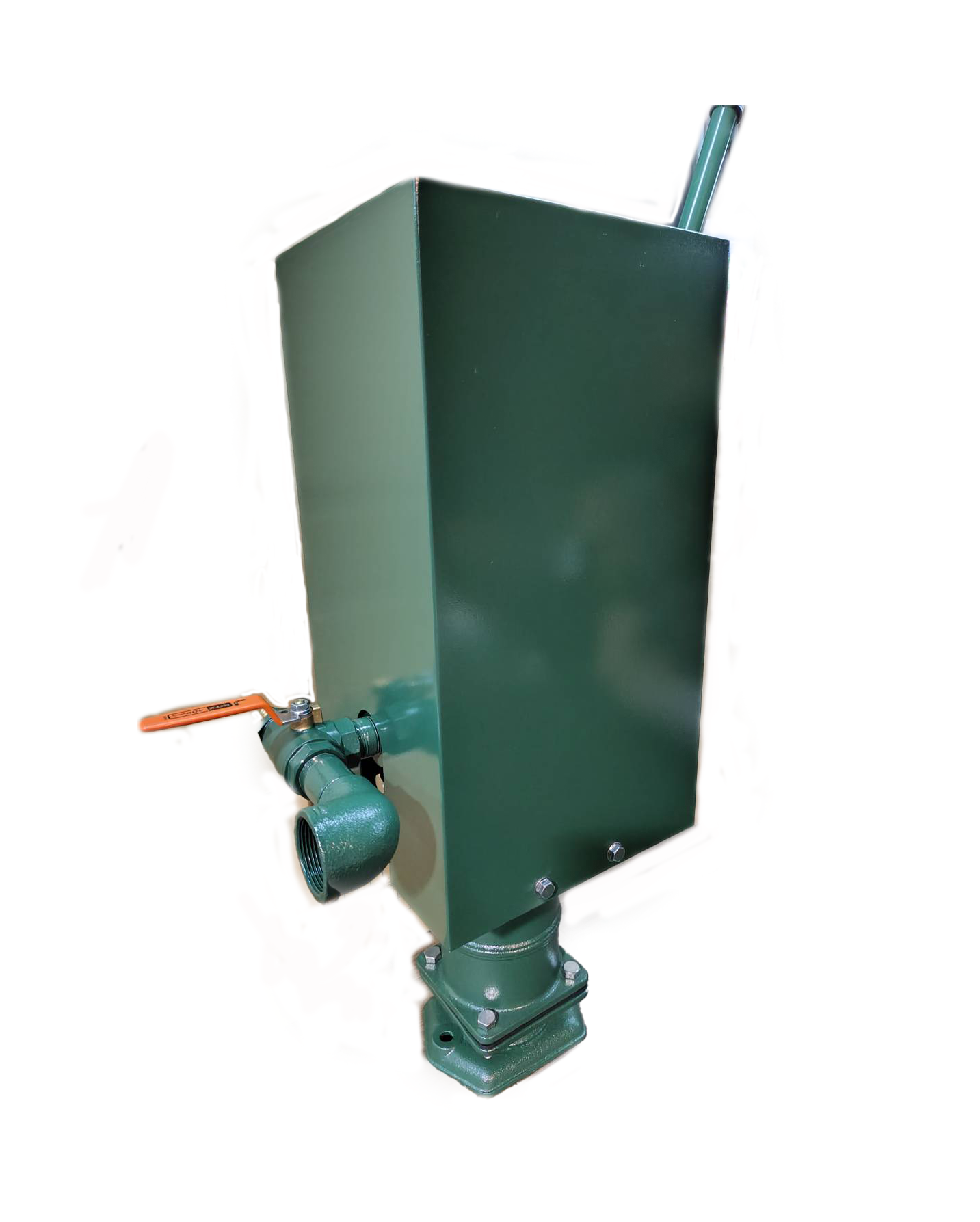

  <昇進ポンプ用カバー >

  指はさみ防止にカバー
不特定多数の利用者が使用する公園等設置に!
月星昇進ポンプ用
カバー
図面(PDF)


CAD図
(dxf)

移動式手押しポンプ                     ↓↓ カタログ↓↓

■移動式手押しポンプ(共柄ポンプ型)  ↓↓ 図面↓↓

  <共柄(ともえ)型>
型番 T35PSCF-IDO
移動式ホンプのページへ

●大四輪タイヤで悪路走行可のアルミ製台車。
●しゅう動部はステンレススリーブ入り。
●木玉方式でなく、プラ玉方式ピストンで調整不要の非常時即使用可。
●吸い込みホースは5mつき(延長も可)。簡単接続。
●ホース先端には完全止水用(呼び水抜け防止)のフート付き

移動式ポンプ
(共柄型)
図面(PDF)

井戸用
手押しポンプ
総合カタログ

(PDF)
(注)容量が大きいので時間がかかります。


移動式ポンプ
POP
(PDF)



マンホールトイレ仕様移動式ポンプ
POP
(PDF)

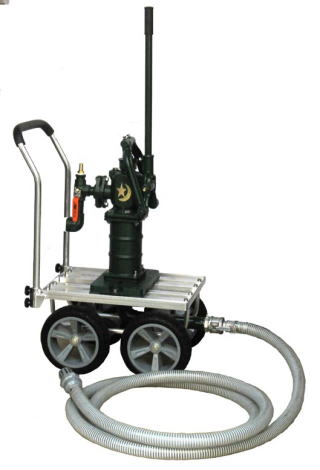

■移動式手押しポンプ(昇進ポンプ型)  ↓↓ 図面↓↓
    <昇進(しょうしん)型> 移動式ポンプ
(昇進型)
図面(PDF)


CAD図(dxf)
型番
ma-kukoukyouお勧め品
SY35SCF-IDO
移動式ホンプのページへ
●大四輪タイヤのアルミ製台車
…軽くて操作性バツグン。悪路走行も可。
●ステンレススリーブ挿入
…本体しゅう動部の固着防止やシリンダーの錆や磨耗を防止。
●ステンレスロット棒・ステンレスボルト採用
…非常でもすぐにスムーズに動作。点検の際のボルト脱着も簡単。
●ホースは簡単接続・簡単延長
…吸い込みホースにカムロック式を採用。
●底フート弁付き
…ホース先端には完全止水用(呼び水抜け防止)のフート付き
●ニ方向に切り替え可能なバルブつき(使い勝手便利!)
…散水ホースと吐出口を切り替えで選択可。
●密閉型で圧送可
…完全密閉型で外からの汚れをブロック。吹き出しや押し上げの圧送も可。

吸い込みホースは5mつき(延長も可)。簡単接続

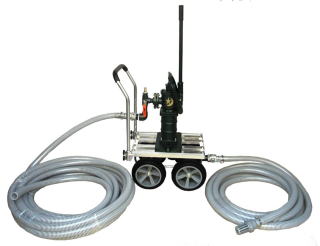

     <昇進(しょうしん)型>
=送水ホース付き仕様=
<使用例:マンホルトイレ等>
送水ホース付き仕様移動式手押しポンプ図面(PDF)

CAD図(dxf)


型番
ma-kukoukyouお勧め品
SY35SCF-IDO-MH1020
 移動式ホンプのページへ
   【マンホールトイレ水洗化必需品
●大四輪タイヤのアルミ製台車
…軽くて操作性バツグン。悪路走行も可。
●ステンレススリーブ挿入
…本体しゅう動部の固着防止やシリンダーの錆や磨耗を防止。
●ステンレスロット棒・ステンレスボルト採用
…非常でもすぐにスムーズに動作。点検の際のボルト脱着も簡単。
●ホースは簡単接続・簡単延長
…吸い込みホースにカムロック式を採用。
●底フート弁付き
…ホース先端には完全止水用(呼び水抜け防止)のフート付き
●ニ方向に切り替え可能なバルブつき(使い勝手便利!)
…散水ホースと吐出口を切り替えで選択可。
●密閉型で圧送可
…完全密閉型で外からの汚れをブロック。吹き出しや押し上げの圧送も可。

吸い込みホースは10mつき。簡単接続。
●吐出ホースは20mつき。簡単接続

小型ガーデニング手押しポンプ

■アメリカンカントリーポンプ ↓図面↓  ↓↓ カタログ↓↓

<高台タイプ>
ワンゴム方式ピストン
ステンレスロット採用
ステンレスボルト採用

底フート弁つき
型番:AC32F
 貯水槽汲み上げ用として
 ガーデニング小型ポンプのページへ
AC32F
図面

(PDF)
アメリカンカントリーポンプ
カタログ

(PDF)
■イングリッシュガーデンポンプ  ↓図面↓  ↓↓ カタログ↓↓

イングリシュガーデンポンプ <高台タイプ>
ワンゴム方式ピストン
ステンレスロット採用
ステンレスボルト採用

底フート弁つき
型番:EG32
 貯水槽汲み上げ用として
 ガーデニング小型ポンプのページへ
EG32
図面

(PDF)
イングリッシュカントリーポンプ
カタログ

(PDF)

■小型昇進ポンプ(Ver.3)  ↓図面↓  ↓↓ カタログ↓↓

<高台タイプ>
真鍮製(またはステンレス)ロット採用
ステンレススリーブ入り

ワンゴム方式ピストン
底フート弁つき
型番:KSY25F
 貯水槽汲み上げ用として
 ガーデニング小型ポンプのページへ
KSY25F
図面

(PDF)
小型昇進ポンプ
カタログ(Ver3)

(PDF)
