◇手押しポンプの選定は適切に◇
  手押しポンプは、構造がシンプルであり、生産上薄肉鋳造・偏心加工製造の困難さがあります。
  また、手押しポンプは大気圧を利用する自然法則に基づいて働きます。
  そのため、適切なポンプの選定には手押しポンプの構造原理を理解しておく必要があります。


井戸の形式
  井戸形式によって、ポンプタイプが異なります。
  打込み井戸には打ち込みタイプ。掘り井戸には台付タイプ(鉄ベースまたは木台板タイプ)

●使用頻度
  年間を通して毎日は使わない場合は、従来型の木玉方式のピストンではなく
  手押しポンプ お勧め品『プラ玉方式ピストン』採用の共柄ポンプを選定してください。
  使用頻度・使用場面などが不明のときも、『プラ玉方式』を選びます。
    ※類似品・模倣品メーカーには、その事すら注意書きしていないのがありますので、注意してください。

  (参考
『プラ玉方式と木玉方式』
  (注)『プラ玉』は東邦工業の商標で,プラ玉ピストンは特許庁意匠登録です。

●木玉の調整
  年間を通して毎日何度も使う場合で従来型の木玉方式のピストンを選定した時は、『木玉皮付の調整』を必ず行なってください。
  なお、プラ玉方式ピストン方式は調整不要です。

●フート弁
  年間を通して毎日は使わない場合は『フート弁』をつける。
  (注)ポンプには、ピストンを上下するときに働く弁が二箇所(サブタと、ライト弁または玉下)についています。
  平衡状態(ハンドルを動かさないとき)で強制的に水落ちを止めるにはフート弁をつけるのが基本です。
  (注)型番の最後尾にFがついている製品(T××FまたはSY××F)は、ポンプにフート弁がセットされています。
  フート弁がセットされていないものは、工事業者様でご用意ください。
  (参考)『フート弁をつける』

●鉄ベースタイプと木台板タイプ
  木台板のメンテは3ヶ月ごと再塗装(防腐・防虫のオイルステイン)してください。
  手押しポンプ お勧め品2手押しポンプ 公共向け鉄ベースタイプはそのようなメンテナンスが不要です。
  (注)型番にCがついている製品(T××C×またはSY××C×)
  (参考)『鉄ベースと木台板タイプ

● ステンレススリーブ
  非常用で年に数回しか仕様しないときや公共施設に使用するときは

固着せず摩擦係数の小さい手押しポンプ 公共向け2ステンレススリーブ入りのポンプを選定してください。
  (注)型番にSがついている共柄ポンプ(T×S×)、または月星昇進ポンプ(SY××)は、ステンレススリーブ付きです。
  (参考)『ステンレススリーブ』
ここをクリックすると、適正な型番を選びます!(型番自動選定)
(ガーデニング用小型ポンプと,移動式ポンプは除く)
手押しポンプの選定(かんたんチェック表)

井戸の形式


打込井戸   打込タイプ


掘り井戸または貯水槽   台付き<鉄ベース、木台板>タイプ
または高台+台付き<鉄ベース、木台板>タイプ



管接続(吸い込みパイプ)


32(1-1/4B)   シリンダー口径(サイズ):32


40(1-1/2B)   シリンダー口径(サイズ):35



ポンプの形式


上部開放型   TB式共柄ポンプ(通称:ガチャポン)


上部密閉型   TB式月星昇進ポンプ


押し上げ能力


圧送不可(水の押し上げ能力なし)   TB式共柄ポンプ(通称:ガチャポン)


圧送可能(水の押し上げ能力あり)   TB式月星昇進ポンプ



使用頻度


毎日〜週2−3回使う   木玉方式ピストンでもプラ玉方式ピストンでも
※なるべくフート弁は付けて下さい


週1回、月に1回使う   共柄ポンプでプラ玉方式ピストン方式または月星昇進ポンプ
フート弁は付けて下さい


半年に1回以下または非常時のみ使う   共柄ポンプでプラ玉方式ピストン方式ステンレススリーブ入り
または月星昇進ポンプ
フート弁は付けて下さい



井戸の深さ


浅井戸(7mぐらいまで)


深井戸(14mくらいまで)   TB式月星昇進ポンプの応用設置になります。
(掘り井戸で井戸ケーシング200mm以上のとき中間シリンダーを使います)
専門の手押しポンプ業者に依頼してください


 手押しポンプの種類とカタログ図面ダウンロード  手押しポンプの構造・仕組みと部品構成はこちら
ここをクリックすると、適正な型番を選びます!(型番自動選定)
(ガーデニング用小型ポンプと,移動式ポンプは除く)

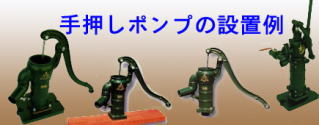

 井戸の種類と手押しポンプタイプの説明はこちらから 手押しポンプ設置例8
