手押しポンプ・砂取器・バルブ  TOBO 東邦工業株式会社

製品情報(製品一覧表)

井戸用手押しポンプ  小型ガーデニング手押しポンプ  TB式砂取器

鋳鉄製バルブ



井戸用手押しポンプ 手押しポンプ個別ページ  製品情報TOP
 「TB式共柄ポンプ」(通称:ガチャポン)は
『昔懐かしい手押しポンプ』信頼のオリジナルトップブランドです。

81年間の老舗手押しポンプメーカーとしての歴史 Since1936<昭和11年>

手押しポンプは、構造により、共柄ポンプ型<ガチャポン>と昇進ポンプ<密閉型ポンプ>に大別されます。(共柄ポンプはこちら、昇進ポンプはこちら
井戸の形式により、 打込みタイプ< 打込み井戸用>と台付きタイプ<掘り井戸用>分けられます。(井戸形式とポンプタイプ)

(重要)共柄ポンプ(ガチャポン)において、ネット販売や店頭販売のように、使用頻度・使用場面が不明などが不明のときは、
木玉方式<毎日使用が前提に開発したもの>でなく、
『プラ玉方式』を選びます。
※『プラ玉ピストン』は東邦工業の商標で、登録意匠です。

また、掘り井戸に設置する場合はフート弁つきに選びます。  参照:こちら(手押しポンプの弁の働き)
手押しポンプの適正な機種を選定するには、こちらから
井戸の種類と手押しポンプタイプの説明はこちらから 手押しポンプの構造・仕組みと部品構成はこちら
 TB式共柄ポンプの特徴  月型昇進ポンプの特徴


矢印ルート販売(手押しポンプ製品)…流通業者(問屋)様へ
   代理店(ユアサ商事梶A鰹コ栄、叶本第一製作所など)へお尋ねください。

矢印ネット販売(手押しポンプ製品)…工事業者様・ユーザー様へ
※販売店サイトでは、各販売店の商品番号で記載されている場合があり、メーカー型番と表現が違う店があります。
環境グリーンショップyahoo店  (在庫店)
シップスレインワールド
(在庫店・関東地区工事可)
ぽんぷ姫          (カラーバージョンあります)
激安タンタンショップ タンタンショッププラス 家電の安値屋本舗
でん太郎 家電屋本舗   ダンドリーcom
リーベ(アモーレ)楽天店 リーベ 滝商店 楽天店
ポンプ卸センター  ザ.タッキ- yahoo店
モノタロウ ポンプ専科 ほんまもん 楽天店
ぽんぷ源之助 yahoo店 ポンプマート  レインワールト ゙楽天店
スダ商会 yahoo店 スダ商会 楽天店 環境生活
アマゾン yahoo 検索  楽天 検索
矢印ネット販売(手押しポンプ部品)…工事業者様・ユーザー様へ
 シップスレインワールド(在庫店・関東地区工事可) スダ商会 yahoo店

(注意) 類似品・模倣品には、注意しましょう!
 当社のカタログ・図面などの資料を用いて類似品を販売等をする悪質な流通業者がいます。
また、類似品のメーカー・流通業者の中には当社の画像をその会社の画像と偽ってHPや販売ページに載せる悪質な事例も見つかっています。
当社と同じ型番を使って類似品を売る販売店も見かけます。
くれぐれも、ご注意ください!
お求めの際は、東邦工業のポンプと明示してある販売店・サイトで!
類似品・模倣品に注意しましょう!!
(注) 知的財産権(著作権・商標権・意匠権等について


(注) 『TB式共柄ポンプ』は当社の商品名で、ロゴは特許庁登録商標です。
(注) 『プラ玉ピストン』は当社の商標で、プラ玉ピストンは特許庁登録意匠です。       ,
(注) 『昔懐かしい井戸用手押しポンプ』は、
特許庁登録商標です。

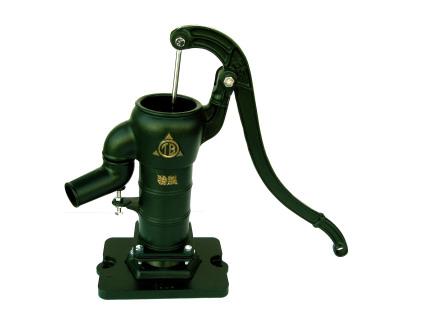

TB式共柄ポンプ  TB式共柄ポンプ(鉄ベースタイプ) 掘り井戸用
貯水槽汲上用
<鉄ベースタイプ>


新標準<プラ玉式>

 お勧め品T32PC(F)
(鉄ベース付きタイプ)

 お勧め品T35PC(F)
(鉄ベース付きタイプ)

 T35PSC(F)
(鉄ベース付きタイプ,ステンレススリーブ入)


TB式共柄ポンプ
(台付きタイプ)
図面

(PDF)


CAD図希望の方は弊社までメールしてください。

鉄ベースの寸法
(pdf)
井戸用手押し
ポンプ
総合カタログ

(PDF)
(注)容量が大きいので
時間がかかります。


TB式共柄ポンプのカタログ
(PDF)

(注)容量が大きいので
時間がかかります


TB式共柄ポンプ
の仕様


TB式共柄ポンプ
の特徴


他社との違い
  掘り井戸用
貯水槽汲上用

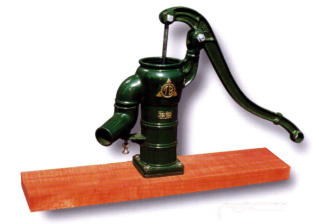

<木台板つきタイプ>

新標準<プラ玉式>

 お勧め品T32PD(F)
(木台板付きタイプ)

 お勧め品T35PD(F)
(木台板付きタイプ)

従来型<木玉方式>
木と皮で出来ている木玉方式ピストンは、戦前、毎日何度も使うことを想定して開発した製品です。
したがって年間通して毎日使用し、常に木玉を濡らしていることが条件です。(参考:木玉方式とプラ玉方式
 T32D(F)
(木台板付きタイプ)

 T35D(F)
(木台板付きタイプ)

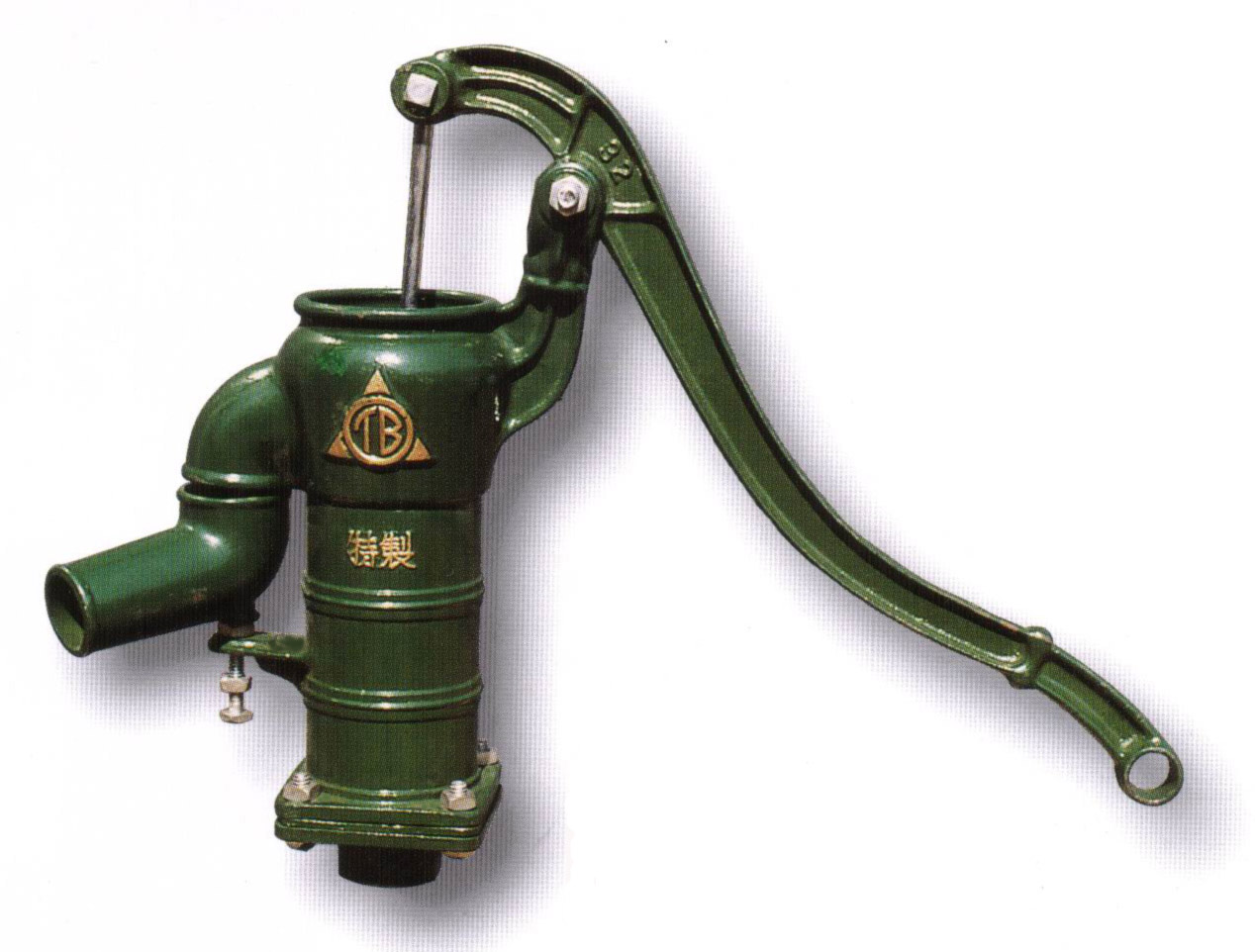

打ち込み井戸用
<打ち込みタイプ>

新標準<プラ玉式>

 お勧め品T32PU(打込タイプ)

 お勧め品T35PU(打込タイプ)

 T35PSU(打込タイプ,ステンレススリーブ入

TB式共柄ポンプ
(打込タイプ)
図面

(PDF)


CAD図希望の方は弊社までメールしてください。
従来型<木玉方式>
木と皮で出来ている木玉方式ピストンは、戦前、毎日何度も使うことを想定して開発した製品です。
したがって年間通して毎日使用し、常に木玉を濡らしていることが条件です。(参考:木玉方式とプラ玉方式
 T32U(打込タイプ)
 T35U(打込タイプ)
手押しポンプ(共柄ポンプ 鉄ベースタイプ) 掘り井戸用
貯水槽汲上用

<高台タイプ>

プラ玉ワンゴム方式のピストン

ステンレススリーブ入り、ステンレスボルト採用

 35PSTK
(F)

(高台タイプ)

 T35PSTKC(F)
(高台式+鉄ベース付きタイプ)

 T35PSTKD(F)
(高台式+木台板付きタイプ)

TB式共柄ポンプ
(高台タイプ)
図面

(PDF)


CAD図希望の方は弊社までメールしてください。

鉄ベースの寸法
(pdf)
TB式月星昇進ポンプ 手押しポンプ(月星昇進ポンプ) 掘り井戸用
貯水槽汲上用
<高台タイプ>

吐出口バルブ切替方式、散水ホース対応
ワンゴム方式のピストン、ステンレスロット採用
ステンレススリーブ入り、ステンレスボルト採用


 SY35STK
(F)
(高台タイプ)

 お勧め品
SY35STKC
(F)
(高台式+鉄ベース付きタイプ)

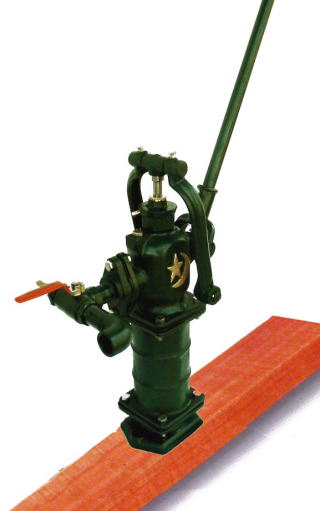

 SY35STKD(F)
(高台式+木台板付きタイプ)

月星昇進ポンフ
(高台タイプ)
図面 (PDF)

CAD図
(dxf
)


鉄ベースの寸法
(pdf

井戸用手押し
ポンプ
総合カタログ

(PDF)
(注)容量が大きいので
時間がかかります。


TB式月星昇進ポンプ
の仕様


TB式月星昇進ポンプ
の他社との違い

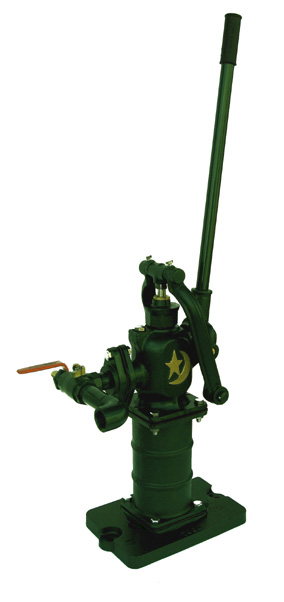

掘り井戸用
貯水槽汲上用
<鉄ベースタイプ>
<木台板つきタイプ>

吐出口バルブ切替方式、散水ホース対応
ワンゴム方式のピストン、ステンレスロット採用
ステンレススリーブ入り、ステンレスボルト採用

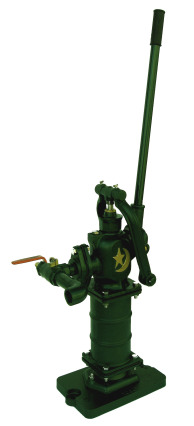

SY35SC
(F)
(鉄ベース付きタイプ)

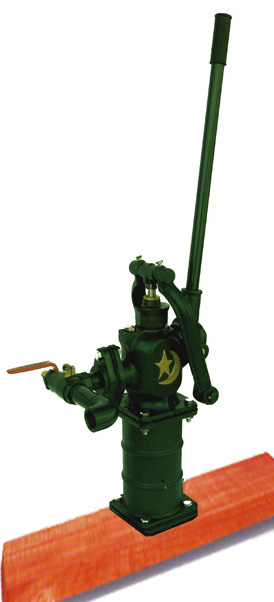

 SY35SD(F)
(木台板付きタイプ)

月星昇進ポンプ
(台付きタイプ)
図面(PDF)


CAD図
(dxf
)


鉄ベースの寸法
(pdf
)

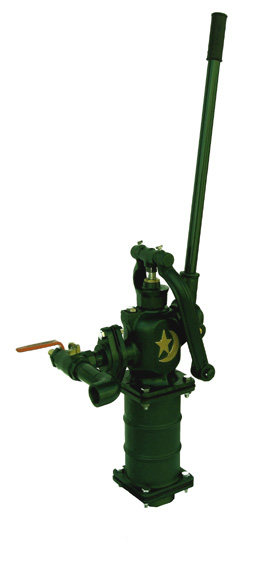

打ち込み井戸用
<打ち込みタイプ>
吐出口バルブ切替方式、散水ホース対応
ワンゴム方式のピストン、ステンレスロット採用
ステンレススリーブ入り、ステンレスボルト採用


SY35SU(打込タイプ)
月星昇進ポンプ
(打込タイプ)
図面(PDF)

CAD図
(dxf)

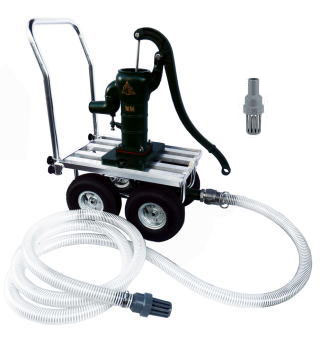

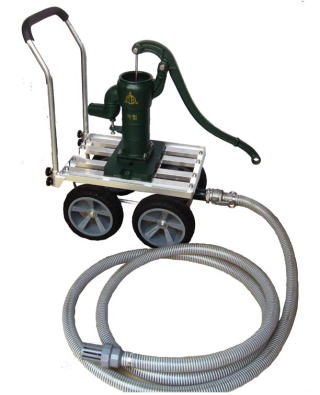

移動式ポンプ 移動式手押しポンプ
<共柄型>

大四輪タイヤで悪路走行可のアルミ製台車。

●しゅう動部はステンレススリーブ入り

木玉方式でなく、プラ玉方式ピストンで調整不要の非常時即使用可。

●吸い込みホースは5mつき(延長可)。簡単接続。

●ホース先端には完全止水用(呼び水抜け防止)のフート付き


型番  T35PSCF-IDO
(共柄ポンプタイプ)

移動式ポンプ
(共柄型)
図面(PDF)






井戸用手押し
ポンプ
総合カタログ

(注)容量が大きいので
時間がかかります



移動式
ポンプ
POP

(PDF)










































マンホールトイレ
仕様移動式ポンプ
POP
(PDF)

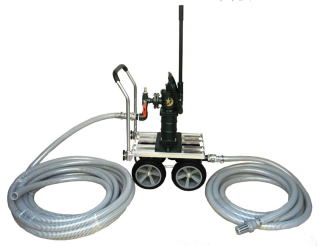

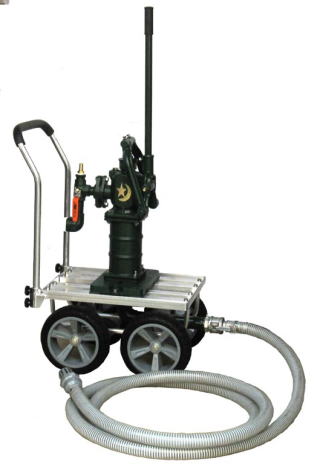

移動式手押しポンプ
<昇進型>
●大四輪タイヤのアルミ製台車
…軽くて操作性バツグン。悪路走行も可。
●ステンレススリーブ挿入
…本体しゅう動部の固着防止やシリンダーの錆や磨耗を防止。
●ステンレスロット棒・ステンレスボルト採用
…非常でもすぐにスムーズに動作。点検の際のボルト脱着も簡単。
●ホースは簡単接続・簡単延長
…吸い込みホースにカムロック式を採用。
●底フート弁付き
…ホース先端には完全止水用(呼び水抜け防止)のフート付き
●ニ方向に切り替え可能なバルブつき(使い勝手便利!)
…散水ホースと吐出口を切り替えで選択可。
●密閉型で圧送可
…完全密閉型で外からの汚れをブロック。吹き出しや押し上げの圧送も可。

吸い込みホースは5mつき(延長も可)。簡単接続。


型番  SY35SCF-IDO
(昇進ポンプタイプ)
移動式ポンプ
(昇進型)
図面(PDF)


CAD図(dxf)

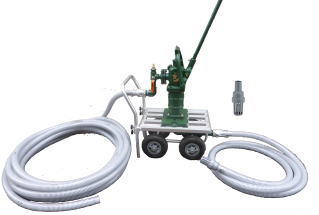

マンホールトイレ用
移動式手押しポンプ
<昇進型>

マンホールトイレ水洗化必需品
●大四輪タイヤのアルミ製台車
…軽くて操作性バツグン。悪路走行も可。
●ステンレススリーブ挿入
…本体しゅう動部の固着防止やシリンダーの錆や磨耗を防止。
●ステンレスロット棒・ステンレスボルト採用
…非常でもすぐにスムーズに動作。点検の際のボルト脱着も簡単。
●ホースは簡単接続・簡単延長
…吸い込みホースにカムロック式を採用。
●底フート弁付き
…ホース先端には完全止水用(呼び水抜け防止)のフート付き
●ニ方向に切り替え可能なバルブつき(使い勝手便利!)
…散水ホースと吐出口を切り替えで選択可。
●密閉型で圧送可
…完全密閉型で外からの汚れをブロック。吹き出しや押し上げの圧送も可。

吸い込みホースは10mつき。簡単接続。
●吐出ホースは20mつき。簡単接続

型番 SY35SCF-IDO-MH1020
(マンホールトイレ仕様)

マンホールトイレ用
移動式手押しポンプ
図面(PDF)


CAD図(dxf)


■小型ガーデニング手押しポンプ 手押しポンプ個別ページ  製品情報TOP

ガーデニングに、雨水タンクに
一般家庭の災害用に

小型ポンプはいかがですか!
懐かしさとおしゃれ感覚・可愛いさで演出してみませんか!もちろん実用にも。


貯水槽汲上用

新型
アメリカンカントリーポンプ

AC32F(高台タイプ)

ワンゴム方式のピストン

ステンレスロット採用 、ステンレスボルト採用

底フート弁つき

AC32F図面
(PDF)
アメリカンカントリーポンプ
カタログ

(PDF)
EG32

貯水槽汲上用

イングリッシュガーデンポンプ

EG32(高台タイプ)

ワンゴム方式のピストン

ステンレスロット採用、ステンレスボルト採用

底フート弁つき

EG32図面
(PDF)
イングリッシュガーデンポンプ
カタログ

(PDF)
  貯水槽汲上用   小型昇進ポンプ (Ver3)

KSY25F(高台タイプ)

真鍮製(またはステンレス製)ロット
採用
ステンレススリーブ入り

ワンゴム方式のピストン

底フート弁つき

KSY25F図面
(PDF)

小型昇進ポンプ
カタログ(Ver3)

(PDF)




■TB式砂取器 砂取器個別ページ   製品情報TOP
  「TB式砂取器」は砂取器トップブランドです。

家庭用・小型井戸ポンプの砂の吸い込み防止に

砂取器設置イメージ 打込み井戸や川などからポンプで水を汲みあげると、
砂が混入しやすいものです。

カスケード式ポンプ等の小型ポンプは、砂を吸い上げますと、
砂かじりによりインペラが磨耗してポンプの性能を低下させたり、
モーターの焼損などを引き起こす恐れがあります。

TB砂取器をポンプの一次側の吸水管に取り付けるだけで、
砂等の異物吸い込みを防止でき、ポンプの寿命を長く保つことができます。

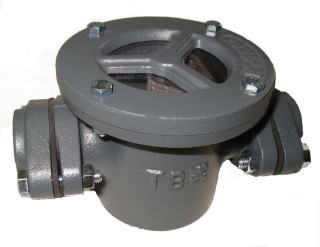

小型ポンプの砂の吸い込み防止に! 鋳鉄製砂取器
S20,S25,S32,S40,S50
FC砂取器
図面

(PDF)
FC製
砂取器
カタログ

(PDF)
ステンレス砂取器
ロストワックスステンレス製砂取器
SCF20,SCF25,
ステンレス製砂取器
図面

(PDF)
ステンレス製
砂取器
カタログ

(PDF)

矢印ルート販売(砂取器製品)…流通業者(問屋)様へ
   代理店(ユアサ商事梶A鰹コ栄、叶本第一製作所、潟Cシグロ、活セ井機鋼、椛蜷エなど)へお尋ねください。

矢印ネット販売(砂取器製品)…工事業者様・ユーザー様へ
※販売店サイトでは、各販売店の商品番号で記載されている場合があり、メーカー型番と表現が違う店があります。



■鋳鉄製バルブ バルブ個別ページ   製品情報TOP
  TOBOバルブ

東邦工業は、ポンプ付属バルブの先発オリジナル・唯一のブランドメーカーです。


揚水陸上ポンプの付属バルブとして、
『ポンプ用スリース』・『201型スリース』・『ポンプ用チャッキ』・『103型チャッキ』を開発しました。
※『ポンプ用スリース』・『ポンプ用チャッキ』は当社の商標(製品名)です(since1959年)

ポンプの付属として、コンパクトなポンプ面間のゲートとチャッキ弁や、
弁ゴム式ソフトタッチ、バイパス弁付きのスイングチャッキ構造などや、
揚水ポンプに合うコンパクトな『ポンプ用面間※当社が決めた当社の呼び方ですは、
当社が開発して、各ポンプメーカーの
揚水ポンプ付属バルブとして採用され、標準基準になり
他のポンプメーカーに供給するOEMメーカーも当社の類似品に生産するようになりました。

また、コンパクトである為、水処理装置などの組み込みとしても多く使われています。

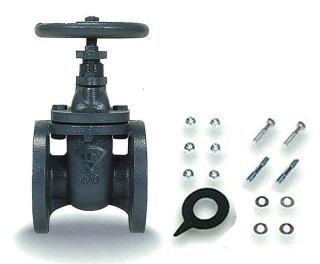

ポンプ用スリースバルブ PSV
(サイズ:40A〜150A)
揚水ポンプの必需品!!

フランジ接続…JIS10K(薄形)
ポンプ用面間(A系列)仕様

付帯部品(フランジ接続用のボルト・Fパッキン)付き
PSV型
図面
(PDF)
ポンプ用バルブ
カタログ

(PDF)

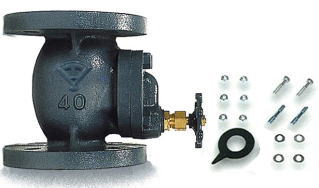

ポンプ用チャッキIバルブ PCV
(サイズ:40A〜150A)
揚水ポンプの必需品!!

ランジ接続…JIS10K(薄形)
ポンプ用面間仕様

付帯部品(フランジ接続用のボルト・Fパッキン)付き

ソフトタッチ(弁ゴム式)でバイパス弁内臓型

メンテナンスの容易な弁箱ふた分離形
PCV型
図面
(PDF)

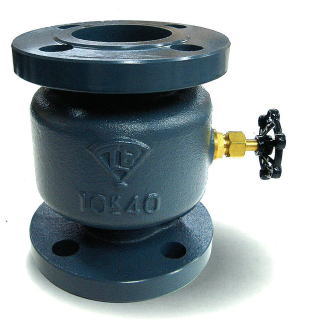

ノンハンマーチャッキバルブNH
(サイズ:32A〜100A)
揚水ポンプのウォーターハンマー防止!!
圧力上昇が少ない。
緩衝傘がついている。
流路を広くして圧力損失を減少させました。
本体は強固で要部砲金・NBRを採用しました。
バネは長寿命に設計され、耐久性に優れています。(SUS使用)
NH型
図面

(PDF)
ノンハンマーチャッキ
カタログ

(PDF)

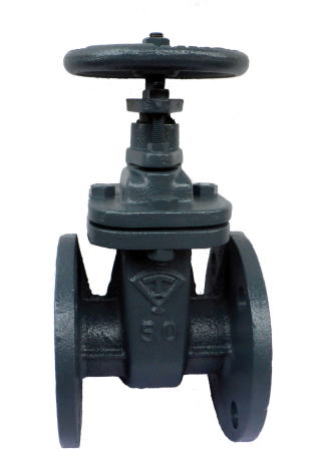

101型スリースバルブ
(サイズ:50A〜100A)
エコノミー・コンパクト
<最狭面間の鋳鉄ゲートバルブ>
内ねじ式ゲート弁
フランジ接続…JIS5K
101型
図面

(PDF)
FC製バルブ
総合カタログ

(PDF)
(注)容量が大きいので
時間がかかります
102型スリースバルブ
(サイズ:40A〜100A)
エコノミー・コンパクト
<最狭面間の鋳鉄ゲートバルブ>
内ねじ式ゲート弁
フランジ接続…JIS10K(並形)
102型
図面

(PDF)

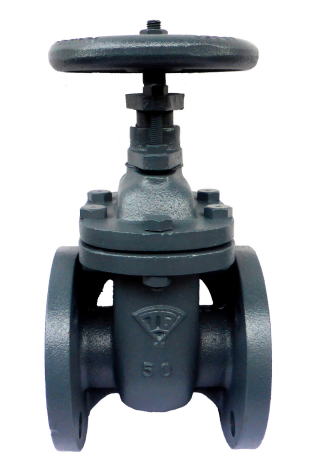

  201型スリースバルブ
(サイズ:40A〜125A)
201A型スリースバルブ

(サイズ:100A〜150A)
エコノミー
TOBO標準型内ねじ式仕切弁

損失が少ない仕切弁
フランジ接続…JIS10K(並形)
ポンプ用面間(B系列,A系列)仕様で、ポンプ装置に、また一般配管にも
201、201A型図面
(PDF)

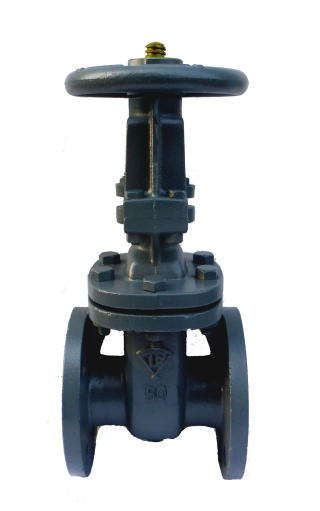

  202型スリースバルブ
(サイズ:50A〜100A)
TOBO標準型標準型外ねじ式仕切弁開閉度合が明瞭な外ねじ式仕切弁

フランジ接続…JIS10K(並形)
ポンプ用面間(B系列)仕様で、ポンプ装置に、また一般配管にも
202型
図面

(PDF)

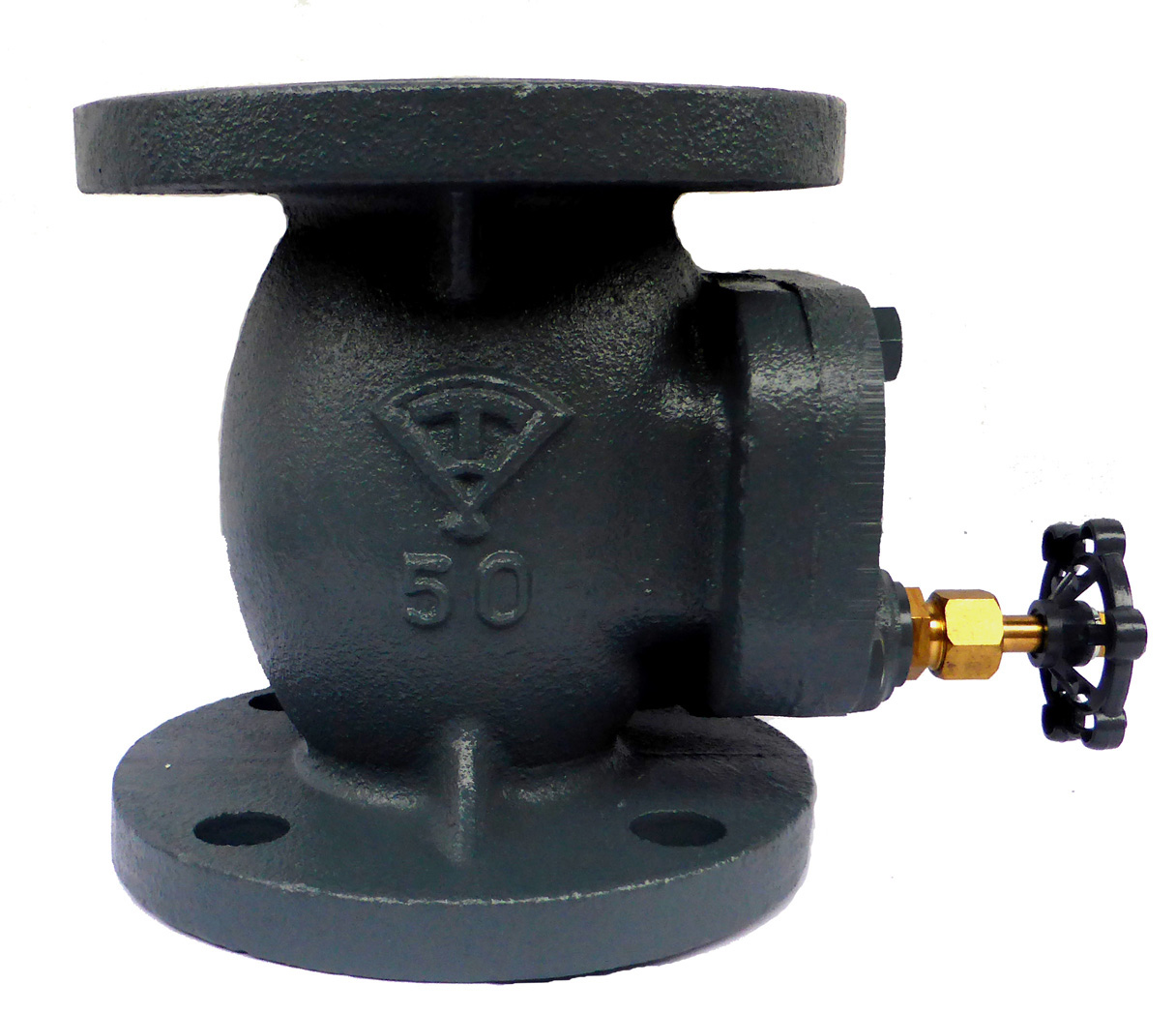

103 103型チャッキバルブ
(サイズ:40A〜150A)
エコノミー・コンパクト
ソフトタッチ(弁ゴム式)
バイパス弁つき(内臓型
)スイングチャッキ
フランジ接続…JIS10K(並形)
ポンプ用面間仕様ポンプ装置に最適

103型
図面

(PDF)

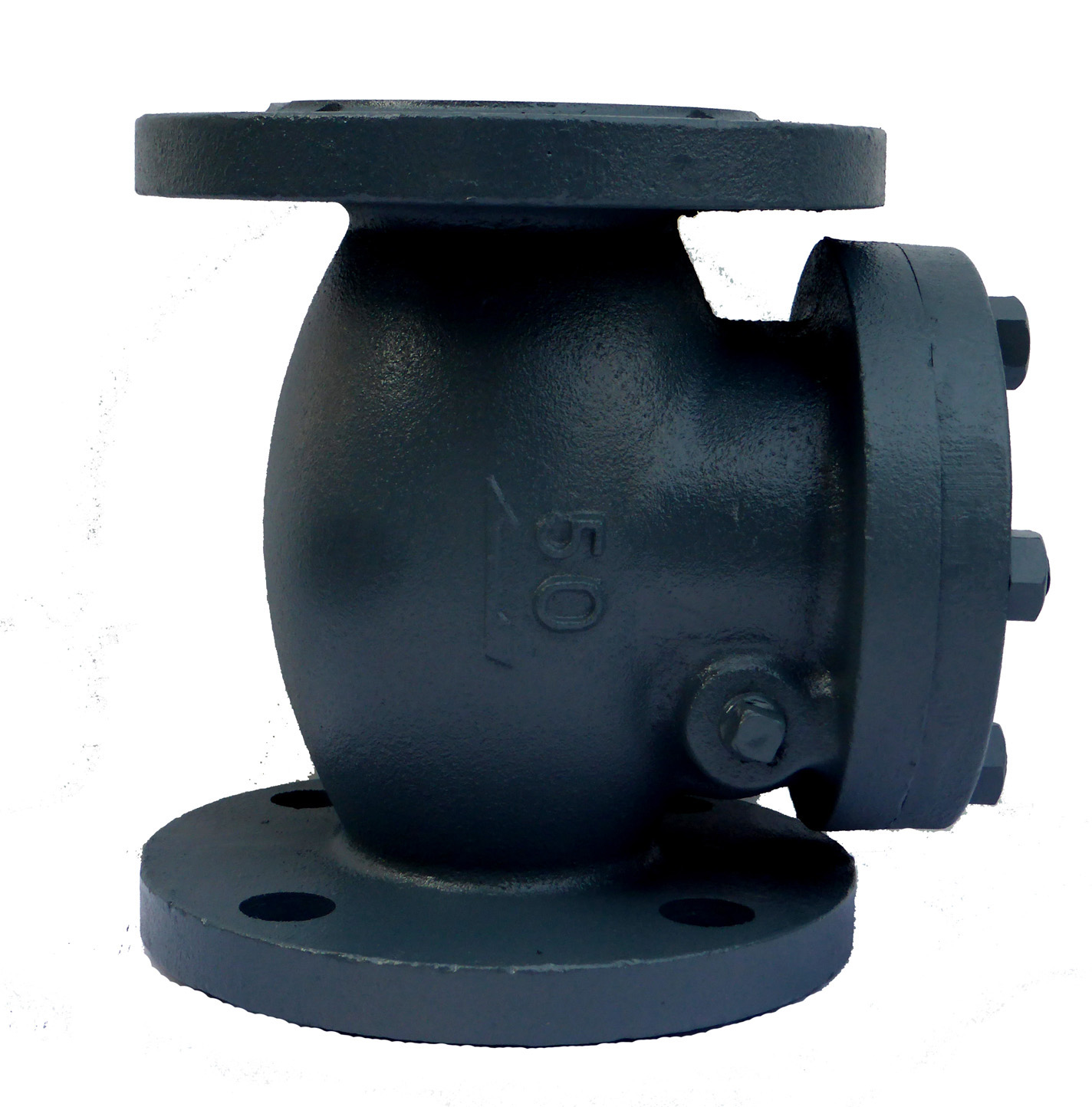

301 301型チャッキバルブ
(サイズ:40A〜80A,125A)
エコノミー
スイングチャッキ(逆止弁

フランジ接続…JIS10K(並形)
301型
図面

(PDF)
302型チャッキバルブ
(サイズ:40A〜80A,125A))
301型にバイパス弁を外付け
フランジ接続…JIS10K(並形)
302型
図面

(PDF)
  CHAODA
 10CFBF型ステンレスボールバルブ
(サイズ:25A〜100A)
材質…ロストワックス製法ステンレス鋳物SCS13A
バルブ構造…フルボアボールバルブ弁
フランジ接続…JIS10K(並型)
面間.肉厚基準…ANSI/ASME16.10クラス150

●キャビティ昇圧防止穴付き
●ステム飛び出し防止
●静電気帯電防止
●ファイアセーフ
●二面ヘッド(誤操作防止・開閉確認)
10CFBF型
図面
(PDF)


 CAD図
(dxf)
ステンレスボールバルブ
カタログ

(PDF)

(注)バルブの図面.カタログには、生産中止品も表示しています。

矢印ルート販売(バルブ製品)…流通業者(問屋)様へ
   代理店(ユアサ商事梶A鰹コ栄、叶本第一製作所、潟Cシグロ、活セ井機鋼、葛v門製作所、椛蜷エなど)へお尋ねください。

矢印ネット販売(バルッブ製品)…工事業者様・ユーザー様へ
